Cómo instalar prensaestopas de acero inoxidable impermeables

Ya sea que esté trabajando en gabinetes de telecomunicaciones, sensores exteriores o gabinetes industriales, a menudo necesita un Glándula de cable impermeable que puede prevenir la humedad y la entrada, y al mismo tiempo un Prensaestopas de acero inoxidable que puedan resistir la corrosión, el estrés mecánico y el ataque químico. En muchas instalaciones, es posible que incluso desee un casquillo que combine capacidad impermeable y construcción de acero inoxidable.

Resumen y consejos

1. Preparativos antes de la instalación

Antes de empezar, una buena preparación ahorrará tiempo y reducirá errores. Estos son los pasos preparatorios clave:

A. Seguridad y apagado

Asegúrese siempre de que el circuito esté desenergizado antes de comenzar. Nunca trabaje con cables activos. Además, limpie su espacio de trabajo, evite escombros, polvo, grasa o líquidos alrededor del punto de entrada.

B. Lista de verificación de herramientas y materiales

Necesitarás:

El prensaestopas impermeable de acero inoxidable (cuerpo, junta tórica, tuerca, etc.)

Contratuerca, arandela o contratuerca (si es necesario)

Pelacables / cuchillo

Llaves inglesas o llaves inglesas del tamaño del casquillo

Sellador de roscas (si corresponde) o cinta de PTFE

Llave dinamométrica (si es necesario un ajuste preciso)

Toallitas con disolvente de limpieza o alcohol.

marcador o cinta

C. Preparación del cable

Mide el diámetro exterior de tu cable. Pele el aislamiento en el extremo hasta la longitud requerida (de modo que los conductores queden expuestos pero dejando suficiente funda para que el casquillo se agarre). Tenga cuidado de no dañar el aislamiento del conductor. Mantenga la longitud de pelado de modo que la parte de sellado del prensaestopas pueda hacer contacto completo con la funda del cable.

2. Elegir el prensaestopas y los materiales correctos

Para garantizar una instalación confiable, su elección de casquillo debe coincidir con las condiciones de su aplicación.

A. Dimensionamiento y compatibilidad

El prensaestopas impermeable debe ajustarse perfectamente al diámetro exterior del cable dentro de su rango de sujeción nominal. Evite una glándula que esté demasiado floja o demasiado apretada. Para un prensaestopas de acero inoxidable, confirme también que su tipo de rosca (métrica, NPT, PG, etc.) coincida con su gabinete o carcasa.

B. Clase de sellado y clasificación IP

Seleccione un casquillo que tenga una clasificación de protección de ingreso (IP) suficiente (comúnmente IP67, IP68 o superior) dependiendo de cuánta exposición al agua o inmersión se espera. Muchos prensaestopas de acero inoxidable con diseño resistente al agua alcanzan clasificaciones IP68 (incluso IP69K).

C. Grado del material y resistencia a la corrosión

Elija grados de acero inoxidable adecuados para su entorno (por ejemplo, 304, 316 o 316L) dependiendo de cuán corrosivo pueda ser su sitio (agua salada, productos químicos, etc.). Los elementos de sellado impermeables (goma, juntas tóricas) también deben ser compatibles con el medio ambiente (UV, resistencia química).

3. Pasos de instalación (detallados)

Ahora, aquí hay una guía típica paso a paso para instalar un prensaestopas de acero inoxidable impermeable:

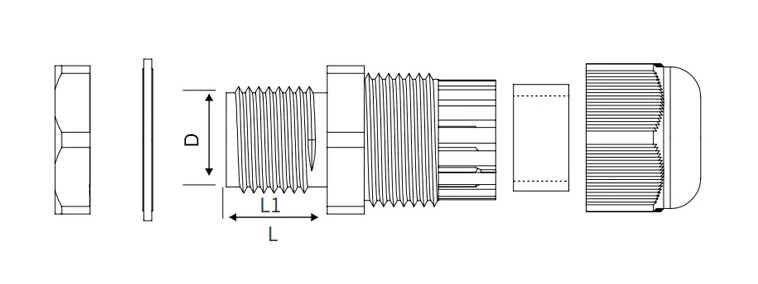

Desmontar los componentes del casquillo.

Retire la tuerca, los anillos de sellado y cualquier inserto interno del cuerpo del casquillo.

Insertar el cable a través de los componentes

Deslice la tuerca y cualquier pieza de sellado sobre el cable en el orden correcto (tuerca, arandela, anillo de sellado, etc.), asegurándose de que la orientación sea correcta (a menudo el lado cónico o de la junta tórica mira hacia el cuerpo del casquillo).

Coloque el casquillo en el recinto.

Inserte el cuerpo del casquillo en la abertura de la pared o panel del gabinete. Desde el interior, es posible que tengas que agregar una contratuerca o una tuerca trasera y una arandela para mantenerla en su lugar. Utilice sellador de roscas o cinta de PTFE en las roscas si es necesario (consulte los requisitos del fabricante).

Introduzca el cable en el cuerpo del prensaestopas.

Pase el extremo del cable preparado a través del cuerpo del prensaestopas hasta que alcance la profundidad correcta. Asegúrese de que las superficies de sellado estén alineadas.

Asentar el anillo de sellado

Asegúrese de que la goma o la junta tórica estén asentadas correctamente alrededor de la cubierta exterior del cable, sin torceduras ni pellizcos.

Apretar la tuerca de compresión

Comience apretando la tuerca a mano y luego use una llave para apretar más. Asegúrese de comprimir el sello de manera uniforme. No apriete demasiado más allá del par especificado (consulte la siguiente sección).

Ajustes finales y control

Asegúrese de que no haya inclinación ni desplazamiento, que el cable esté centrado y que el sello sea uniforme alrededor de la funda del cable.

Estos pasos generales se alinean con muchas pautas publicadas para la instalación de prensaestopas.
